Fonctions
Toutes les fonctions, de la saisie au devis.
Pour une maison ou un abri rectangulaire à toit 2 pans, en charpente traditionnelle à pannes, avec ou sans fermes latines et murs de refend, et pour les maisons en plusieurs corps.
Vitrine
Six ouvrages, un seul moteur. 584 pièces de bois taillées.

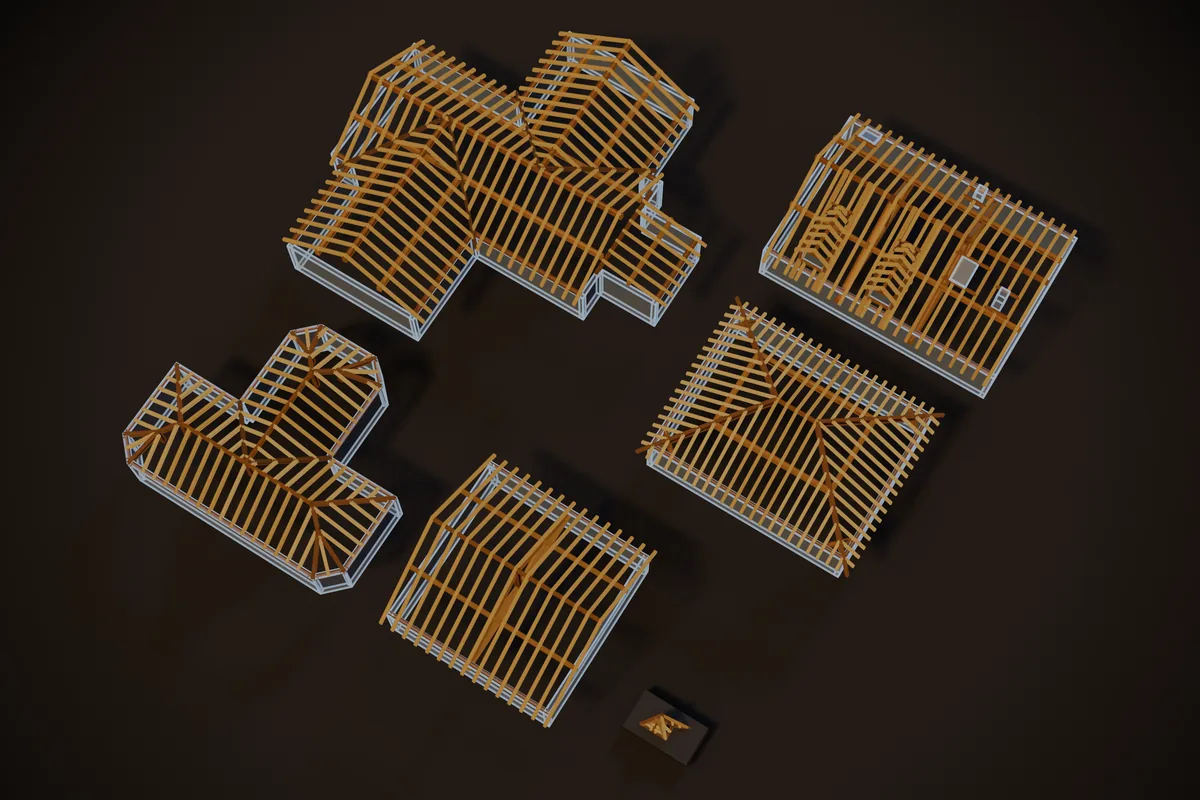

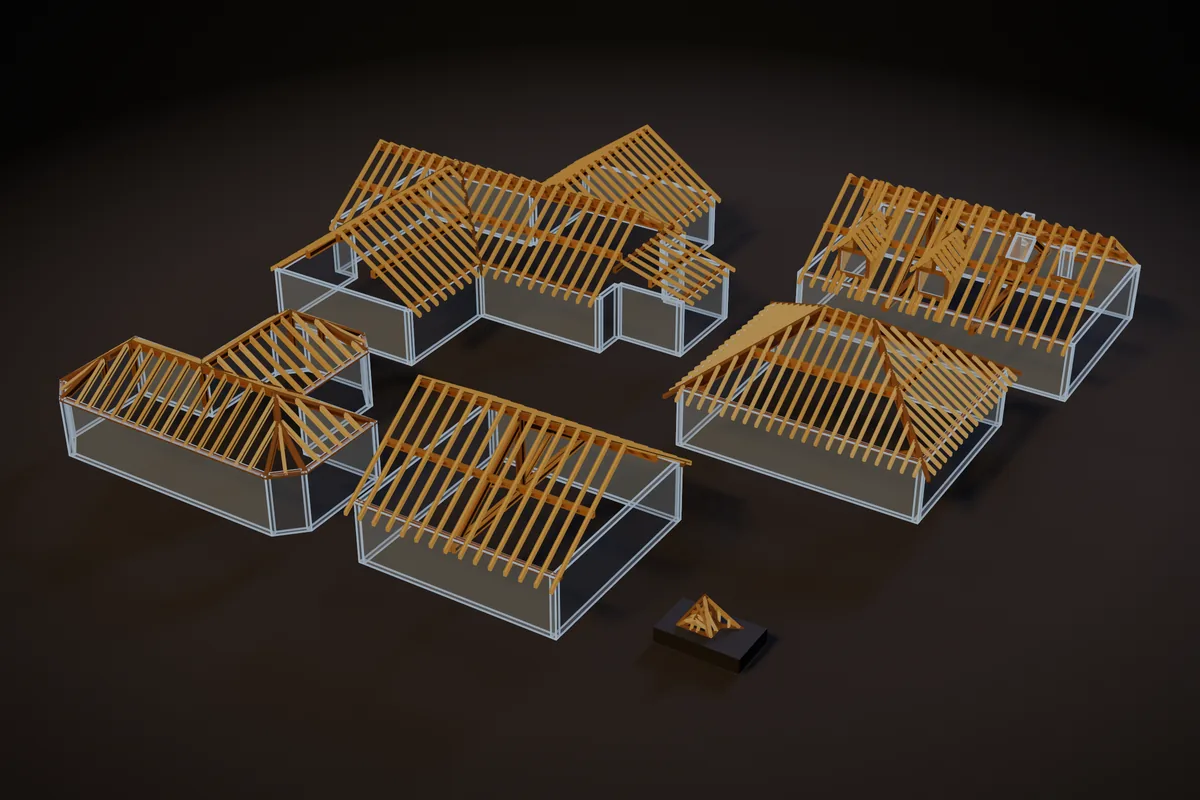

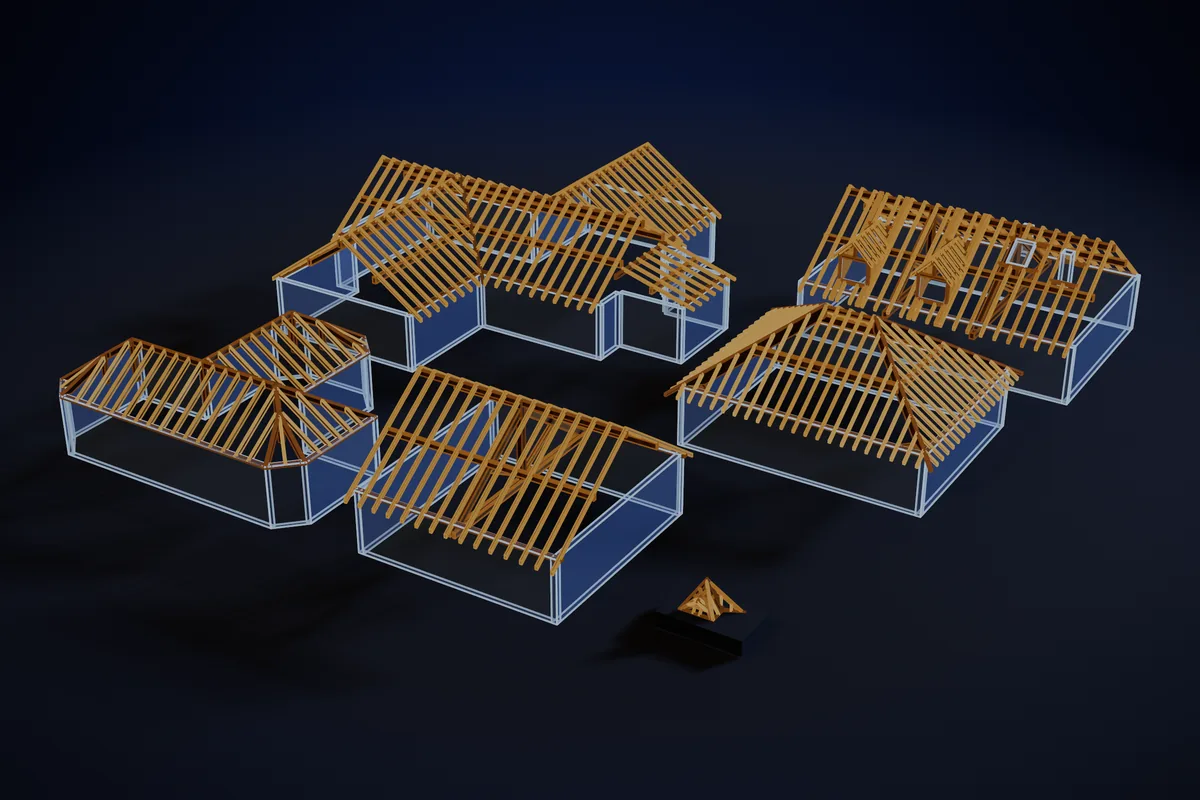

Une maison en croix à quatre corps, une maison à lucarnes jacobines, fenêtres de toit et souches de cheminée sur fermes latines, une maison à 4 pans, une ferme à entrait moisé, un pavillon en T à pans coupés du module Trait et le sujet MAF 2026 sur son socle. Chaque bois est une pièce taillée du moteur, avec ses coupes, ses délardements et ses assemblages.
La liste des pièces
| Ouvrage | Étude | Pièces | Assemblages |
|---|---|---|---|
| Maison en croix, 4 corps, 2 jonctions en noue, 1 appentis | Calculée | 149 | 28 |
| Maison à 2 lucarnes, 2 fenêtres de toit, 2 souches, 2 fermes latines | Calculée | 148 | 236 |
| Maison à 4 pans | Calculée | 97 | 0 |
| Maison à ferme à entrait moisé | Calculée | 45 | 71 |
| Pavillon en T à pans coupés (module Trait) | Tracé et taille | 113 | 41 |
| MAF 2026 sur son socle | Tracé et taille | 32 | 112 |
| Total | 584 | 488 | |
Chiffres tirés du moteur. Les assemblages sont les usinages d'assemblage du fichier machine BTLx (tenons, mortaises, mi-bois, entailles, embrèvements, pas d'oiseau) ; 578 des 584 pièces sont exportées, les 6 autres se taillent à la main. Aucune pièce ne se traverse : le contrôle de collision du moteur est passé sur chaque ouvrage. Les ouvrages « calculés » le sont selon l'Eurocode 5 ; le pavillon et le MAF 2026 sont en tracé et taille, non calculés.
Une dizaine de champs, et l'adresse fait le reste.
Dimensions, pente, couverture et bois. Avec l'adresse du chantier, le logiciel trouve l'altitude et les zones de neige et de vent.
Chaque bois vérifié, avec sa note de calcul.
Neige, vent et poids propres, puis flexion, cisaillement, flèches et déversement. « Voir la note de calcul » sur n'importe quel bois.
Il propose, vous tranchez.
Le nombre de pannes est comparé de 0 à 3 selon les règles de votre entreprise. Vous imposez une section : le logiciel revérifie aussitôt.
Une maison en plusieurs corps.
Jusqu'à 4 corps rectangulaires, reliés par une noue ou adossés. Chaque corps et chaque jonction sont calculés, neige d'accumulation et vent de toute la maison compris.

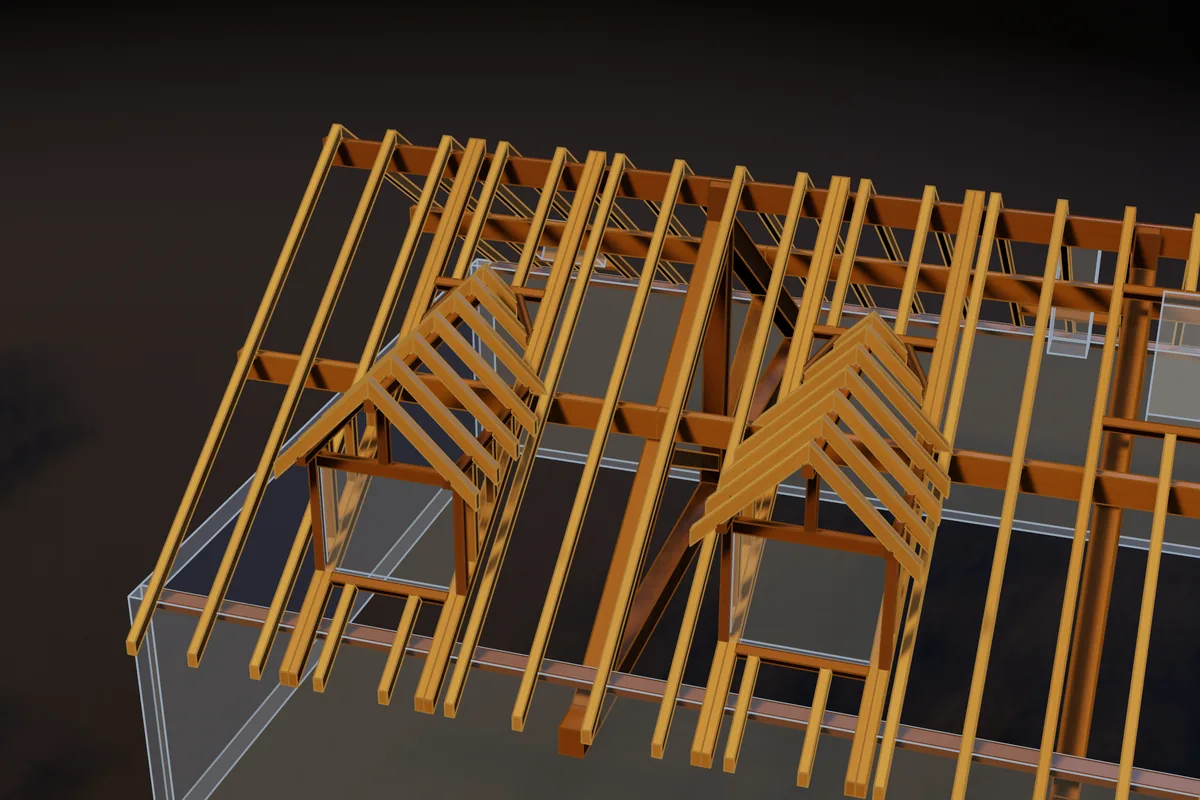

Lucarnes jacobines, pièce par pièce.
Sur le toit ou dans le mur : façade, jouées, faîtage, chevêtres et noues sont dessinés et vérifiés, et leurs efforts reportés sur les pannes et la sablière. Ce que le logiciel ne sait pas calculer est refusé, avec le motif.
Fenêtre de toit, cheminée, trappe.
Les chevrons sont coupés sur deux chevêtres, portés par des chevrons de trémie doublés si besoin. Neige d'accumulation contre la souche, dégagement sous la fenêtre et écart au feu sont contrôlés en 3D.
Les toits à croupe.
Quatre pans, ou deux pans et une croupe : arêtier délardé, empannons, pannes de croupe. Les cas couverts sont calculés, les autres sont refusés avec le motif.
La ferme à entrait moisé.
Des moises boulonnées de part et d'autre de l'arbalétrier et du poinçon : les boulons sont calculés selon l'Eurocode 5, les pièces taillées et percées pour la machine.
De la maquette à l'établi.
Liste de débit, récapitulatif d'achat par longueur commerciale et une fiche de taille par pièce, cotée depuis la pointe A.
Couverture et pente contrôlées.
Tuiles à emboîtement, plates, béton ou canal : quantités de tuiles, liteaux, écran et accessoires, et pente contrôlée selon le DTU.
Le devis sort du même calcul.
Vos prix, votre marge, la TVA choisie. Au détail, au m³ vendu, ou « Comme mes devis » avec les postes de votre bordereau.
Les fermettes industrielles aussi.
Implantation et calcul des fermettes, plans d'implantation et de maçonnerie. Les plaques se vérifient avec l'avis technique du fabricant.
Apportez un de vos chantiers.
Une démo d'une demi-heure, en visio ou à l'entreprise : on saisit votre bâtiment ensemble.
